تسلا الکترونیک

ATB - Advance Trainer Board

برد آموزشی میکرو کنترلر
برد آموزشی میکروکنترلر پیشرفته ATB - Advanced Trainer Board

برد آموزشی میکرو کنترلر پیشرفته (AVR - ARM)



ویژگی ها :

ماژول پردازنده مجزا (ARM STM32 یا AVR)

نمایشگر رنگی 2.8 اینچ ، کاراکتری و گرافیکی

پورت شبکه 10/100 ، LPT ، COM ، USB و VGA

نمایشگر سون سگمنت و دات ماتریس مالتی پلکس شده

موتور دی سی ، استپ موتور ، سرو موتور

کارت حافظه ، EEPROM

و …

برد آموزشی پیشرفته میکروکنترلر تسلا الکترونیک که به اختصار ATB  نامیده میشود ، کامل ترین مجموعه آموزشی میکروکنترلر و ریزپردازنده می باشد که علاوه بر داشتن طیف وسیعی از تجهیزات و امکانات متنوع و خاص قابل استفاده برای انواع میکرو کنترلر ها به دلیل ماژولار بودن پردازنده آن می باشد. شما میتوانید این برد را برای یادگیری خانواده AVR با میکرو کنترلر قدرتمند ATMEGA2560  استفاده کنید و یا حتی با پردازنده های رده STM32F103  برنامه نویسی میکروکنترلر های ARM را یاد بگیرید ، حتی میتوانید خود ماژول پروسسور دلخواهتان را توسعه داده و روی آن نصب کنید . با هر پلتفرم و IDE که دوست دارید مثل آردوینو ، بسکام ، Keil و … برنامه نویسی کنید و به راحتی برنامه خود را روی پردازنده از طریق رابط روی برد بارگذاری کنید و نگران طراحی سخت افزار نباشید.

اگر دانشجو هستید یا برای آموزش دانشجویان به دنبال یک برد آموزشی میگردید ، این برد هرآنچه که تصور کنید را درکنار هم دارد و علاوه بر کاهش هزینه های شما تمامی نیاز های آموزشی شما را بر طرف میکند ، اگر هم یک علاقمند به الکترونیک یا یک برنامه نویس حرفه ای هستید ، این برد خیال شما را از بابت سخت افزار در تمامی پروژه های پیش روی شما راحت میکند و تمامی توانمندی پردازنده شما را در اختیار شما قرار میدهد. در کنار این برد مجهز و کم نظیر ، راهنمای استفاده و راه اندازی تمامی قسمت ها نیز ارائه شده که یک پکیج آموزشی کامل برنامه نویسی را رایگان در اختیار شما قرار میدهد.

    • میکرو پروسسور ماژولار سفارشی 100 پین (STM32F1 یا ATMEGA2560)
    • امکان اتصال پروگرامر SWD و STK
    • نمایشگر رنگی 2.8 اینچ با امکان کنترل شدت بکلایت
    • نمایشگر گرافیکی و کاراکتری با باس پارالل و امکان کنترل شدت نور
    • پورت COM و پورت LPT
    • نمایشگرهای LED مالتی پلکس شده
    • پورت شبکه با درایور سخت افزاری ENC28j60
    • پورت USB با مبدل FT232
    • پورت VGA جهت اتصال به مانیتور
    • آمپلی فایر و بلندگوی روی برد
    • درایو انواع موتور دی سی ، استپ ، سروو
    • امکان اتصال کارت حافظه
    • انواع کلید و چراغ متصل به پورت ها
    • ورودی : آداپتور 12 ولت 2 آمپر
    • رگلاتور سویچینگ و خطی روی برد جهت تامین ولتاژ قسمت های مختلف برد

امکانات آموزشی برد:

  • نمایشگر رنگی 2.8 اینچی ( N96 )
  • ال سی دی گرافیکی 128×64 پیکسل
  • نمایشگر کاراکتری 2 در 16
  • نمایشگر ماتریسی 8 در 8 مالتی پلکس شده
  • نمایشگر سون سگمنتی 6 رقمی مالتی پلکس شده
  • پردازنده ماژولار سفارشی
  • صفحه کلید 4 در 4
  • 4 تک سویچ مجزا
  • موتور دی سی با درایو چپ گرد و راست گرد
  • سرو موتور
  • استپ موتور
  • میکروفون
  • بلندگو با تقویت کننده صوت 1 وات
  • تراشه ساعت دقیق RTC
  • حافظه EEPROM
  • امکان نصب کار حافظه SD / MMC
  • قابلیت پروگرام شدن با پروگرامر STK200/300 برای میکروکنترلر های AVR
  • پورت SWD جهت پروگرام میکروکنترلر های ARM
  • پورت LPT
  • پورت USB با مبدل سریال سخت افزاری
  • پورت LAN با درایور شبکه سخت افزاری ENC28J60
  • پورت COM
  • پورت VGA
  • ال ای دی های مجزا متصل به پورت
نمایشگر تمام رنگی برد ATB
موتورهای برد آموزشی ATB
پورت های برد آموزشی ATB

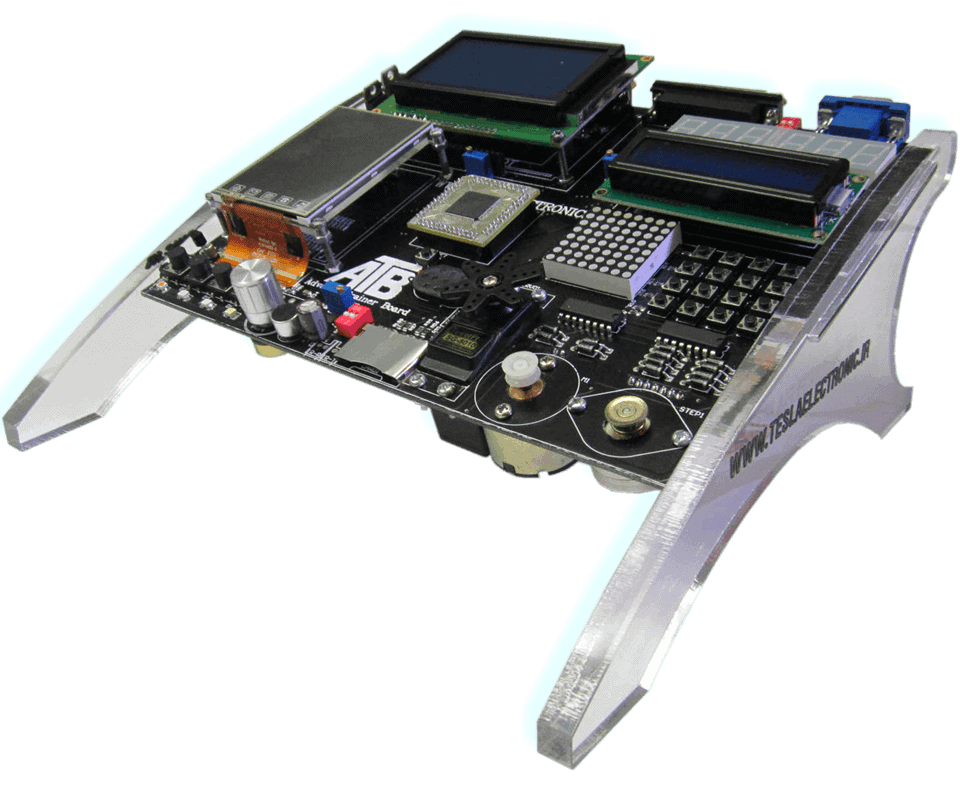

برد آموزشی میکروکنترلر ATB
برد آموزشی ریزپردازنده ARM , AVR
